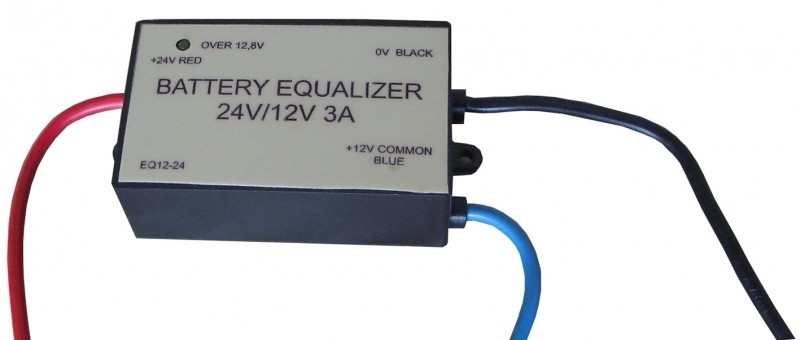

PROBLÉM: Při sériovém nabíjení baterií není zaručeno, že baterie budou mít stejné nabíjecí napětí. Proto bude jeden akumulátor při stejném nabíjecím proudu dostávat nižší (např.: 13,6 V) a druhý vyšší (např.: 15,2 V) nabíjecí napětí. VÝSLEDEK: Tento proces je samovybíjecí a vede k předčasnému selhání obou akumulátorů. Nedobíjená baterie postupně ztrácí kapacitu kvůli vznikající síranové vrstvě, zatímco druhá baterie je zničena vysycháním v důsledku pravidelného přebíjení a následného zkratování článků. Princip činnosti: Vyrovnávač měří všechna nabíjecí napětí a vypočítává jejich průměrnou hodnotu. Pokud nabíjecí napětí jednoho z akumulátorů překročí tuto hodnotu o více než 0,1 V, přesměruje část nabíjecího proudu z tohoto akumulátoru do druhého. To znamená, že celkové nabíjecí napětí není ovlivněno. Provozní podmínky: Zastaví se, když je napětí jednoho z akumulátorů nižší než 11 V. Během vypnutí se jeho odběr sníží na 2 mA. Abychom demonstrovali fungování vyrovnávače, zapojili jsme dvě baterie do série a měřili nabíjecí napětí, kterého dosáhly. 1. část: Akumulátory jsme zapojili do série bez nabíjení a vyrovnávání, takže bylo změřeno napětí na svorkách bez zatížení (12,71 V a 12,72 V)2. část: Připojili jsme je k nabíječce s konstantním napětím 28,8 V bez vyrovnávače. (13,6 V a 15,2 V) (nedobíjení a přebíjení)3. sekce: K bateriím jsme připojili také vyrovnávač. (14,38 V a 14,42 V) Je vidět, že podbíjení a přebíjení okamžitě ustalo. Úsek 4: Opět jsme je naplnili bez vyrovnávání. (13,6 V a 15,2 V) Indikátory LED: - trvale svítí - zařízení je v provozu, vyrovnávací proud je přibližně vyšší. Při 1A - blikající kontrolka - vyrovnávací proud cca 0,5-0,8A - kontrolka nesvítí - baterie jsou vyrovnány Výsledek: - Snížení nabíjecího napětí na přebité baterii - Zvýšení nabíjecího napětí na nedostatečně nabité baterii - Zvýšení startovatelnosti a kapacity díky stejnému stavu nabití - Delší životnost baterie Použití: - Nákladní automobily, autobusy - Invalidní vozíky, čisticí stroje. - Všude tam, kde napětí dodávají dva nebo více akumulátorů zapojených do série. Upozornění: 12V spotřebiče vozidla by měly být provozovány pouze tehdy, pokud je jejich odběr proudu větší než 0,5 A z měniče 24/12, a to i při použití kompenzátoru.
